銀行業務庫生產工藝技術要求:

1.銀行業務庫庫門執行標準 公安部 GAT143 A 級標準,配備安全重鎖裝置。

2.銀行業務庫庫體厚度＞250mm，參考圖三，執行標準公安部 GAT143 M 級。

3.銀行業務庫庫體外形尺寸參考圖一。

4.銀行業務庫庫門門鎖、轉輪等尺寸位置參考圖二。

5.銀行業務庫庫內層架可調，同時滿足承重＞100KG，層架板的螺絲孔位與尺寸

參考我司提供的 3D 圖紙，層架排布參考圖五圖六。

6.銀行業務庫庫內有效尺寸見圖四，庫內安裝要求見我司提供的 3D 圖紙。

7.銀行業務庫庫門與庫體之間要有走線管，有效管徑大于 10mm，壽命大于 1.5

萬次開關門。

8.銀行業務庫庫外進出線孔左右各使用 4 組 DN32，外徑 42.4mm，壁厚 3.5mm。

9.銀行業務庫庫內布線線管使用 DN32 規格，同時明線設置可拆蓋方式過線槽。

10.除金庫門，其余上板、底板、背板、左右側板需要拆件分塊處理，

拆件滿足易安裝易運輸，組裝后的庫體滿足公安部 GAT143 M 級要求，

拆件后的圖紙需我司確認。

11.底部無需地腳或者其他臺階支撐。

12.整體外形處理工藝參考我司外觀效果圖。焊接美觀，無明顯外觀

缺陷，如油污，焊斑，劃傷等外觀缺陷，如有異議雙方共同協商確認。

13.表面裝飾所用的不銹鋼板材按壓無明顯變形，材料厚度大于

1.5mm，材質為不銹鋼304。

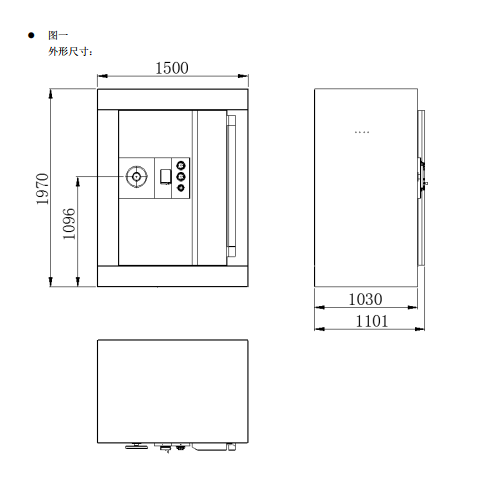

銀行業務庫外形結構參考圖一:

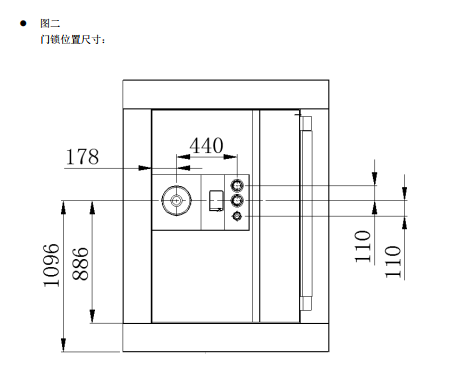

銀行業務庫尺寸位置參考圖二:

:

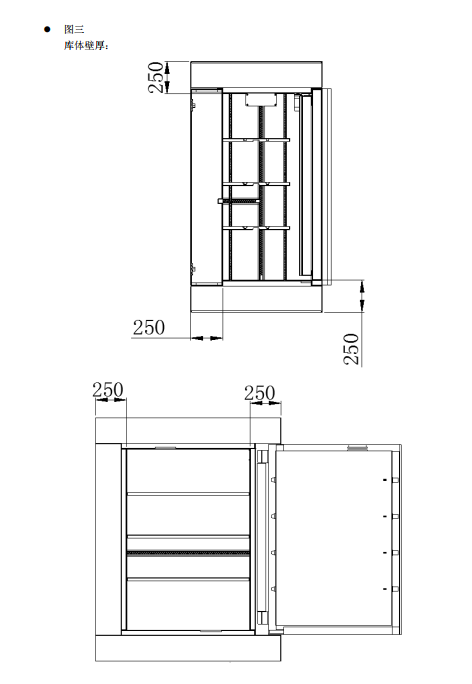

銀行業務庫結構厚度標準參考圖三:

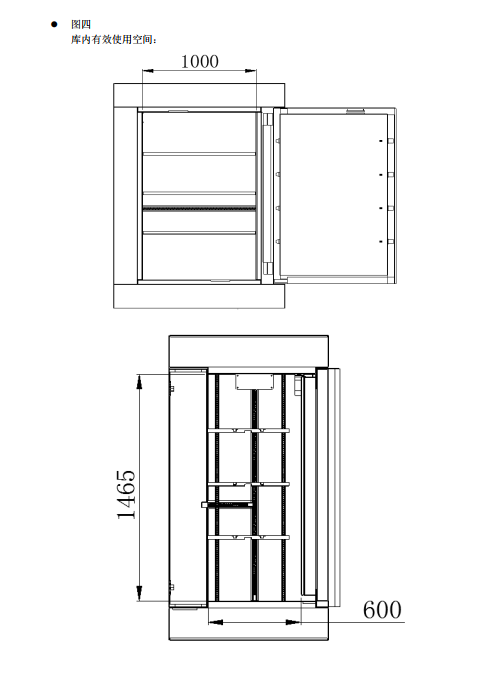

銀行業務庫有效尺寸參考圖四:

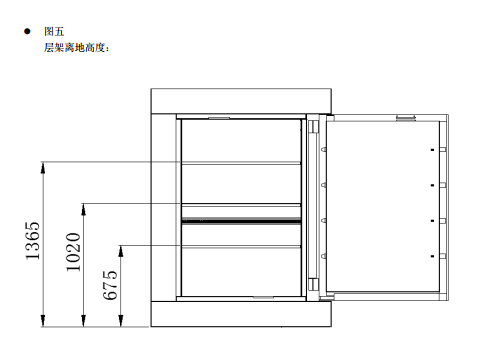

銀行業務庫庫內層板位置參考圖五:
